Les techniques du futur

Dans le contexte du Grenelle de l’environnement, les techniques du futur devront répondre à 2 critères clefs :

Performances énergétiques globales :

• Le niveau de performances des équipements de chauffage s’approche des limites théoriques : rendements > 97 %/ PCS (108% / PCI) des chaudières à condensation.

Ce critère d’économie sur la fourniture de chaleur a piloté les évolutions jusqu’à ce jour.

Adéquation à l’évolution des besoins en terme de :

Chauffage et électricité domestique :

• Les besoins en valeur absolue deviennent de plus en plus faibles.
• Le rapport chaleur / électricité domestique s’inverse totalement.

L’intégration de la fourniture d’électricité dans le bilan global pilotera les évolutions futures.

Graphique des besoins énergétiques

Le principe de la cogénération

• La cogénération consiste simplement à produire simultanément de la chaleur et de l’électricité à partir d’énergie primaire.
• La micro-cogénération concerne les équipements plus spécifiquement adaptés aux usages domestiques.

C’est une unité compacte, produisant chaleur et électricité pour le secteur résidentiel individuel, permettant de couvrir :

• 100% des besoins de chaleur.
• Plus de 50% des besoins d’électricité.

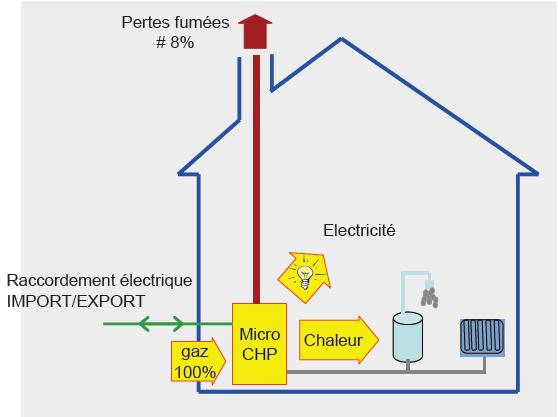

Schéma de principe de la micro cogénération

Intérêt du système

L’intérêt majeur du système réside dans la production d’électricité sur site avec un gain en rendement sur énergie primaire considérable…

Intérêt du système de micro-cogénération

La chaudière à électrogénération

Chaudière à électrogénération ECOGEN CHAPPEE

La chaudière à électrogénération ECOGEN

Le moteur Stirling

Le principe :

• Produire un mouvement alternatif d’un piston à partir d’une source de chaleur : moteur «stirling».
• Générer un courant électrique 50Hz d’une manière mécanique par le mouvement alternatif du piston dans un solénoïde.
• Récupérer la chaleur de ce processus.

Moteur Stirling

Principe de fonctionnement de la chaudière CHAPPEE ECOGEN

Schéma de principe du fonctionnement de la chaudière CHAPPEE ECOGEN

Les applications

Configuration «murale» :

Moteur Stirling + Chaudière gaz condensation :

• Implantation murale.
• Chauffage + ECS instantanée.
• Production électrique en mode chauffage uniquement.

Configuration «sol» :

Moteur Stirling + ballon d’Eau chaude intégré :

• Implantation sol.
• Chauffage + ECS accumulée.
• Production électrique en mode chauffage et en mode sanitaire.
